FFU铝合金龙骨吊顶施工

2024-01-10 16:30 昆山清阳净化系统工程有限公司

无尘车间、洁净室中常常会使用到FFU设备，尤其是洁净度等级比较高的车间，像百级车间，FFU几乎需要满布。那么FFU铝合金龙骨吊顶施工是怎样的呢？



1、 吊杆安装



（1） 熟悉图纸，吊杆采用 M10 镀锌通丝，有条件能够提前测量楼板高度时应根 据吊顶高程图结合楼板高度定尺加工（为保证 FFU 安装后吊顶可以二次调平，吊 杆需要分为两段且下端长度为 500mm）。

（2）吊顶的标高（指 FFU 龙骨的下表面）在墙体四周标高的弹线要准确，具体 弹线的方法采用激光水平仪或是水平管找平的方法（标高 1m 线，以工程移交标 高控制线为基准，现场测量确定）。

（3）吊顶工程用的吊杆和型钢断口应做防锈处理，油漆采用银粉磁漆。

（4）吊杆的布局严格按照图纸施工，吊杆离FFU铝合金龙骨端部距离不得大于 200mm。

（5）吊杆间距一般为 1200mm，吊杆长度不宜超过 3m（如吊杆长度超过 1.5m，设置反向支撑；超过 3m，设置二次钢结构）。



2、FFU龙骨地面组装

为了提高施工速度，尽可能合理、高效的施工，FFU 龙骨安装前先将原材料及连接附件运到施工区域内架空地板上，进行组装，然后再成片安装。组装时须紧固连接件的螺栓，以保证连接可靠，确保安全。FFU 龙骨组装时需要注意除吊点和连接件处，其他部位的保护膜尽量少破坏，以便减少今后清洁的工作量和难度。龙骨组装一般采用3*3 的模数（3600*3600），不宜过大。组装时，应注意地面的平整，连接时内六角螺栓的松紧度应设置合理。



3、 FFU龙骨安装

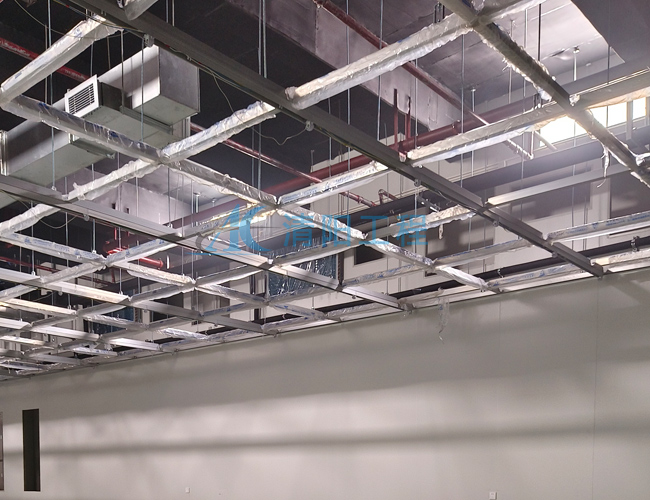

FFU 龙骨安装时采用升降车或移动脚手架进行安装，龙骨安装时必须保证连接螺栓牢固可靠且吊杆与龙骨连接在一条直线上。此外 FFU 龙骨的吊装应由内向外，由中间向四周进行，以减少施工误差。



4、 FFU龙骨水平调整

（1）FFU 龙骨调平时必须统一基准线，并将已统一的基准线通过自动水平仪引 至厂房所有结构柱，利用结构柱网将厂房切割为若干个标高控制小区域。

（2）仪器使用前必须经过校验，合格后方可使用，在使用过程中必须反复检查，测量人员须固定且持证上岗。

（3）固定检查：龙骨调平前必须对连接螺栓进行紧固，全部检查合格后方可进行调平。

（4）垂直度调整：龙骨调平前须先调整吊杆垂直度，包括综合支架吊杆（综合支架安装前调平完成）和龙骨吊杆（龙骨安装前调平完成）。

（5）仪器固定：调平时仪器需放置在固定无振动处，可采用托架与结构柱进行固定。

（6）综合支架调平：龙骨调平前必须完成对综合支架调平工作且应在综合支架 下部吊杆安装前调平完成，平整度须在±5mm 以内。

（7）粗调平：在 FFU 安装之前须进行龙骨平整度粗调工作，使龙骨平整度达到±10mm 以内，调平需要使用激光水平仪对每个吊点进行调节。调节时可先从起 吊块的四周边开始，保证四周高度调节准确，中间的吊点可用长标尺来检验。3.5.8精调平：在 FFU 安装之后进行龙骨平整度精调工作，使龙骨平整度达到± 5mm 以内。
