单向流洁净室，在过去常被称为层流洁净室。它的概念最初现身于上世纪八十年代，在 1987 年美国联邦标准颁布的 209C 相关内容当中，首次出现了将层流洁净室称呼为单向流洁净室的表述。



单向流洁净室类型



其确切的定义为，洁净的气流以均匀且稳定的截面速度，沿着平行的流线，以单一的方向在整个房间的截面上顺畅通过的洁净室。



在中华人民共和国所制定的国家标准《洁净厂房设计规范》（GB50073 - 2013）里，对于单向流给出的解释是这样的：



单向流指的是通过洁净室（区）整个断面的风速稳定不变、大致保持平行的受到严格控制的气流。



在各类净化项目当中所涉及到的单向流洁净室，主要被划分成了两种类型：垂直单向流以及水平单向流。



垂直单向流：其方向是与水平面呈现垂直状态的单向流。



水平单向流：其方向是与水平面保持平行的单向流。



在实际的工程操作中我们发现，单向流的净化区域，多数为垂直单向流（就目前作者所参与过的单向流净化项目而言，全部都是垂直单向流），这其中的主要缘由在于，垂直单向流在工程实践当中，相较于水平单向流而言，施工过程更为简便，而且不会占用过多的空间，正因如此，垂直单向流的净化区更能赢得工程方面的青睐。



单向流洁净室原理



从单向流洁净室的精准定义能够知晓，单向流洁净室主要是依靠送风的洁净气流如活塞般有力地平推，有条不紊地将室内的污染气流按照一定秩序排出。



由于这种如同平推式的活塞气流的作用，所以单向流洁净室对于净化区内的污染物的控制能力，要比非单向流系统强大许多，它极大程度地减弱了污染物沿着垂直于气流方向的扩散情况，也正因如此，所有达到百级净化标准的洁净室均采用单向流的气流方式。



工程实践

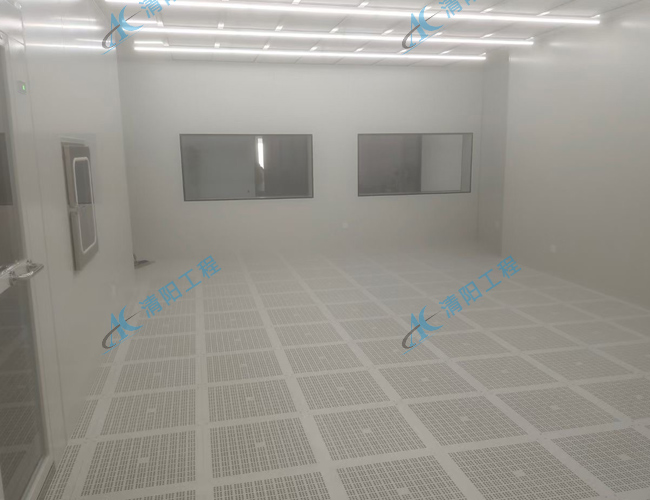

在工程实践的具体操作中，要成功营造出活塞平推气流，送风面和回/排风面通常情况下都是满布的高效过滤器以及高架镂空地板。



但是我们都清楚地明白，不论是高效送风口，还是风机过滤单元（FFU），都会存在着一定尺寸的边框，而且过滤器的安装也需要相应的框架，此外还必须预留出用于配电照明的灯珠安装位置，所以几乎不太可能实现百分之百地满布过滤器。



在这样的情形之下，我国的《空气洁净技术措施》当中提及了一个满布比的概念，通过满布比来衡量送风高效过滤器的满布程度。



满布比：高效过滤器的净截面面积除以洁净室布置高效过滤器的截面面积（也就是送风面的全部截面面积）。



这里所提到的高效过滤器净截面面积，等于其截面面积减去边框面积。在正常的情况下，满布比能够达到 80%，在《空气洁净技术措施》中明确规定，垂直单向流洁净室的满布比不应小于 60%，水平单向流洁净室不应小于 40%，低于以上所提及的数值，就只能被称之为局部单向流，也就是我们时常听到的均布百级。
