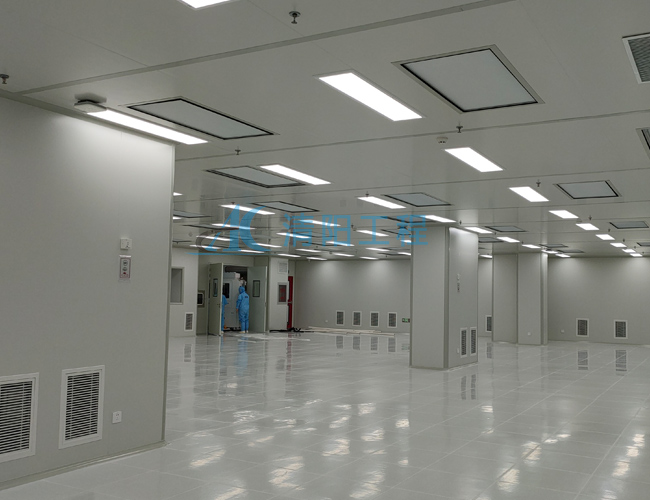

万级洁净厂房

2019-09-09 09:41 昆山清阳净化系统工程有限公司


       undefined

  万级洁净厂房标准、参数:

万级净化,环境净化的一种,主要靠洁净的气流不断稀释室内的空气,将室

内的污染逐渐排出,来实现洁净效果。

万级净化主要靠洁净的气流不断稀释室内的空气,将室内的污染逐渐排出,

实现洁净效果。室内的气流是以不均匀的速度呈不平行流动,拌有回流或涡流,

不同等级的无尘室,主要是依靠单位时间内所送风量的不同来实现.。 目前有十

万级和三十万级两种标准。

点击在线咨询



10000级:万级无尘车间用于液压设备或气压设备的装配,某些情况下也用于食品饮料工业,此外,万级无尘车间在医药工业中也很常用。

定义:

万级净化也称乱流洁净室,乱流洁净室是气流以不均匀速度、不平行流动、伴有回流或涡流的洁净室.

特性:

万级洁净室是靠多次换气来实现洁净与洁净级别。换气次数决定定义中的净化级别(换气次数越多,净化级别越高)

(1)、自净时间:是指洁净室按设计换气次数开始送风到洁净室,室内含尘浓度达到所设计的净化级别的时间。 1,000级希望不超过20min(分钟) (可取15min计算) 10,000级希望不超过30min(分钟) (可取25min计算) 100,000级希望不超过40min(分钟) (可取30min计算)

(2)、换气次数(按上述自净时间要求设计)1,000级 43.5—55.3次/小时 (规范:50次/小时) 10,000级 23.8—28.6次/小时 (规范:25次/小时) 100,000级 14.4—19.2次/小时 (规范:15次/小时)

万级洁净室设计和建设标准参数:

尘粒最大允许数(每立方米);大或等于0.5微米的粒子数不得超过350000个,大或等于!微米的粒子数不得超过2000个3微生物最大允许数;浮游菌数不得超过100个每立方米;沉隆菌数不得超过3个每培养皿。

压差:相同洁净度等级的净化车间压差保持一致,对于不同清冷等级的相邻净化车间之间压差要>5Pa,净化车间与非净化车间之间要>10Pa.

温度应为20℃~24℃,相对湿度应为45%~65%;空气洁净度十万级、 三十万级的洁净室(区)温度应为18℃~26℃,相对湿度应为45%~65%。有特殊要求时,应根据工艺要求确定。

围护结构:可选择EPS泡沫彩钢板、岩棉彩钢板、玻镁彩钢板等。

设备配置:1.增压风柜.2风管.3.初中高效过滤器.4.风淋室.5传递窗.6空调.7.百叶窗.8洁净灯等

万级洁净厂房装修原理:

万级洁净室靠送风气流不断稀释室内空气,将污染空气逐渐稀释,来实现洁净的(乱流洁净室一般设计在千级以上至30万级净化级别)。

气流→初效空气处理→空调→中效空气处理→风机送风→净化管道→高效送风口→洁净室→带走尘埃(细菌) → 回风夹道→新风、初效空气处理。 

重复以上过程,即可达到净化目的



万级净化厂房无构成:

隔间

万级无尘室隔间分为三大部分,更衣室,千级区和百级区,更衣室与千级区, 千级区和百级区均设风淋室(airshower), 无尘室与室外设有物品出入通道传递箱(passbox).当人员进入无尘室时,首先要经过风淋室,对人体所带的灰尘吹淋,减少人员带入无尘室的灰尘. 传递箱则是对物品灰尘进行吹淋,达到落尘的效果.

风系统

系统采用的是全新风空调箱+FFU系统.

<1>全新风空调箱结构

<2>FFU:(FAN FILTER UNIT) 即风机和过滤器

千级区过滤器采用HEPA,过滤效率99.997%,百级区过滤器采用ULPA,过滤效率99.9995%

水系统

冰水系统分为一次侧和二次侧.

一次侧冰水水温7-12度,供给空调箱和风机盘管,二次侧冰水12-17度供给干盘管系统.

一次侧冰水和二次冰水为两个不同的回路,之间由板式换热器连接.

板式换热器原理

干盘管:不结露的盘管,因无尘室温度在22度,其露点温度12度左右,故7度冰水不能直接进入无尘室,所以进干盘管的冰水温度在12-14度.

控制系统(DDC)

温度:干盘管系统控制

湿度:空调箱调节通过感测的信号,控制三通阀开度来调节空调箱盘管进水量

正压:空调箱调节,根据静压感测的信号,自动调节空调箱马达变频器的频率,从而调节进入室内的新风量.

其他系统

不只是空调系统, 无尘室系统中还包括有真空,空压,氮气,纯水,废水,二氧化碳系统,制程排气系统,
